Schrauben

Schrauben für Sandwichplatten und Trapezblech

Wir verfügen über ein umfangreiches Sortiment an Schrauben für den professionellen Einsatz am Bau. Die Schrauben sind geeignet zur Fixierung von Dachplatten und Sandwichlatten Wand bzw. Trapezbleche für Dach und Wand. Die Lieferung erfolgt einfach und schnell per Kurier.

Sie können uns entweder auf dem üblichen Weg kontaktieren oder aber die Schrauben schnell und preiswert in unserem Zubehörshop online bestellen.

Schrauben in der Übersicht

Schrauben für Sandwichplatten 7510:

Eigenschaften:

  • 6-Kant-Bohrschraube SW 8
  • mit Bohrspitze Nr. 2
  • zur Befestigung auf kaltgewalzten Profilträgern von 2 x 0,63 - 3,5 mm.

** (auch mit aufgespritztem Nyco-Kopf mit Flügel zur Befestigung von Dachbahnen-Kombinations-Paneele erhältlich)

Länge [mm]
Ø 5,5 x
E.E.L. [mm]
25 10
28 13
38 18
50 25
60 47
80 68

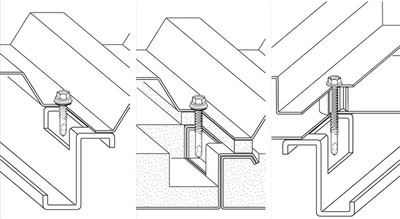

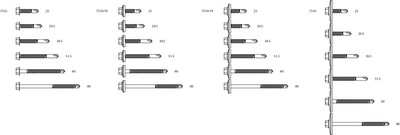

Schrauben 7510 Ansicht 2Besipiel für den Einsatz der Schrauben 7510

Schrauben für Sandwichplatten 7520:

Eigenschaften:

  • 6-Kant-Bohrschraube,
  • SW 8,
  • mit Bohrspitze Nr. 3,
  • zur Befestigung auf kaltgewalzten Profilträgern und Dachpfetten von 1,5 - 6,0 mm.
  • Artikel 7520 ist auch in Edelstahl A4 als «7524» in den Längen 26 mm, 32 mm, 38 mm und 60 mm erhältlich.

** (auch mit aufgespritztem Nyco-Kopf mit Flügel zur Befestigung von Dachbahnen-Kombinations-Paneele erhältlich)

Länge [mm]
Ø 5,5 x
E.E.L. [mm]
26 10
32 16
38 22
50 34

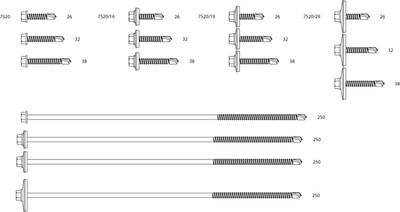

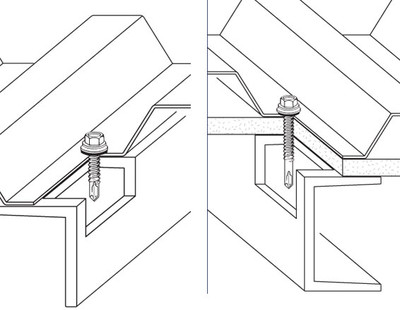

Schrauben 7520 Ansicht 2Beispiel für den Einsatz von Schrauben 7520

Schrauben für Sandwichplatten 7530:

Eigenschaften:

  • 6-Kant-Bohrschraube,
  • SW 8,
  • mit Bohrspitze Nr. 5,
  • zur Befestigung auf warmgewalzten Profilträgern von 4,0 - 12,5 mm.
  • 7530 ist auch in Edelstahl A4 als «7534» in der Länge 40 mm erhältlich.

** (auch mit aufgespritztem Nyco-Kopf mit Flügel zur Befestigung von Dachbahnen-Kombinations-Paneele erhältlich)

Länge [mm]
Ø 5,5 x
E.E.L. [mm]
40 16
50 26
62 38
80 56
100 76
225 201
250 226
280 255

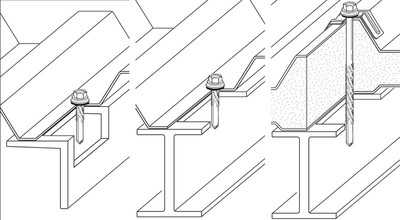

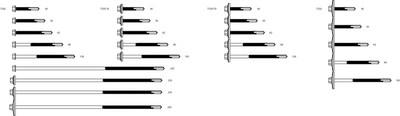

Schrauben 7530 Ansicht 2Besipiel für den Einsatz von Schrauben 7530

Schrauben für Sandwichplatten 7550:

Eigenschaften:

  • 6-Kant-Bohrschraube,
  • SW 8,
  • mit reduzierter Bohrspitze Nr. 1,
  • zur Verbindung von Trapezblechen bei Überlappungen von maximal 2 x 1,25 mm.
  • 7550 ist auch in Edelstahl A4 als «7554» als 4,8 x 20 mm erhältlich.
Länge [mm] E.E.L. [mm]
Ø 4,8 x 20 8
Ø 5,5 x 22 10
Ø 6,3 x 25 12
Ø 7,2 x 33 21

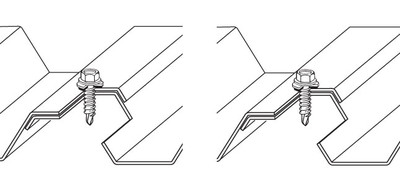

Beispiel für Einsatz von Schrauben 7550Schrauben 7550 Ansicht 2

Schrauben für Sandwichplatten 7553:

Eigenschaften:

  • 6-Kant-Bohrschraube,
  • SW 8,
  • mit reduzierter Bohrspitze Nr. 1, mit Hinterstich,
  • zur Verbindung von Trapezblechen bei Überlappung von minimal 2 x 1,25 mm.
Länge [mm] E.E.L. [mm]
Ø 4,8 x 20 8
Ø 5,5 x 22 10
Schrauben 7553 Ansicht 2

Schrauben für Sandwichplatten 7561 / 7565:

Eigenschaften:

  • 6-Kant-Bohrschraube,
  • SW 8,
  • mit reduzierter Bohrspitze Nr. 1,
  • zur Befestigung von profilierten Blechen auf Holzunterkonstruktion. Verankerungstiefe 7 x Ø.
Länge [mm]
Ø 4,8 x 35
Ø 6,5 x 50
Ø 6,5 x 65
Ø 6,5 x 75
Ø 6,5 x 90
Ø 6,5 x 115
Ø 6,5 x 130
Ø 6,5 x 150
Ø 6,5 x 175

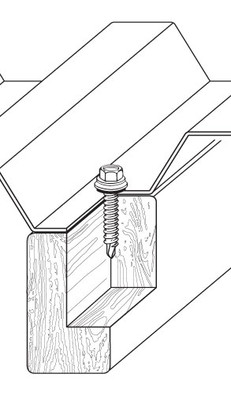

Schrauben 7561 / 7565 Ansicht 2Beispiel für den Einsatz von Schrauben 7561 / 7565

Schrauben für Sandwichplatten 7570:

Eigenschaften:

  • 6-Kant-Paneel-Bohrschraube,
  • SW 8,
  • Bohrspitze Nr. 3, mit Sicherheitsgewinde,
  • Ø 5,5 / 6,3 mm,
  • zur Befestigung von Sandwichpaneelen auf Profilträgern und Dachpfetten von 1,5 - 6,0 mm.
Länge [mm]
Ø 5,5/6,3 x
E.E.L.
[mm]
Isolations-
dicke [mm]
70 min 28 min 22
max 54 max 45
85 min 38 min 32
max 65 max 60
110 min 58 min 52
max 90 max 85
125 min 63 min 57
max 105 max 100
145 min 68 min 62
max 125 max 120
175 min 98 min 92
max 155 max 150

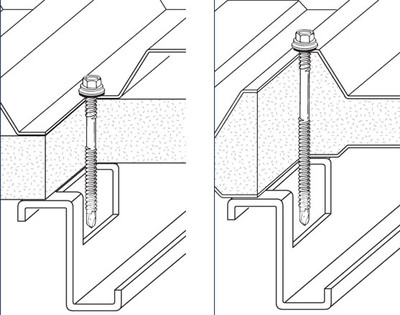

Besipiel für den Einsatz von Schrauben 7570

Schrauben für Sandwichplatten 7571:

Eigenschaften:

  • 6-Kant-Paneel-Bohrschraube,
  • SW 8,
  • Bohrspitze Nr. 2, mit Sicherheitsgewinde,
  • Ø 5,5 / 6,3 mm,
  • zur Befestigung von Sandwichpaneelen auf Profilträgern und Dachpfetten von 1,2 - 3,5 mm.
Länge [mm]
Ø 5,5/6,3 x
E.E.L.
[mm]
Isolations-
dicke [mm]
70 min 29 min 22
max 50 max 44
85 min 39 min 36
max 65 max 61
110 min 59 min 56
max 90 max 86
125 min 64 min 61
max 105 max 101
145 min 69 min 66
max 125 max 121
175 min 99 min 96
max 155 max 151
195 min 119 min 116
max 175 max 171

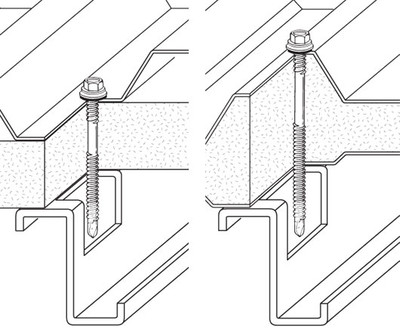

Schrauben 7571 Ansicht 2Beispiel für den Einsatz von Schrauben 7571

Schrauben für Sandwichplatten 7575:

Eigenschaften:

  • 6-Kant-Paneel-Bohrschraube,
  • SW 8,
  • Bohrspitze Nr. 5, mit Sicherheitsgewinde,
  • Ø 5,5 / 6,3 mm,
  • zur Befestigung von Sandwichpaneelen auf Profilträgern von 4,0 - 12,5 mm.
Länge [mm]
Ø 5,5/6,3 x
E.E.L.
[mm]
Isolations-
dicke [mm]
80 min 34 min 22
max 54 max 42
95 min 41 min 29
max 69 max 57
115 min 61 min 49
max 89 max 77
135 min 81 min 69
max 109 max 97
155 min 101 min 89
max 129 max 117
175 min 121 min 109
max 149 max 137
195 min 141 min 129
max 169 max 159

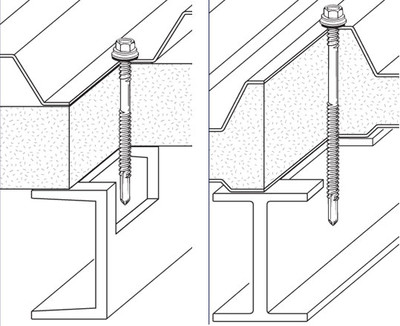

Schrauben 7575 Ansicht 2Besipiel für den Einsatz von Schrauben 7575

Schrauben für Sandwichplatten 7580:

Eigenschaften:

  • 6-Kant-Paneel-Bohrschraube,
  • SW 8,
  • mit reduzierter Bohrspitze Nr. 1,
  • mit Sicherheitsgewinde Ø 6,3 / 7,0 mm,
  • zur Befestigung von Sandwichpaneelen auf Holzunterkonstruktionen.
  • Verankerungstiefe ≥ 50 mm.
Länge [mm]
Ø 6,3/7,0 x
Isolations-
dicke [mm]
102 min 27
max 50
122 min 47
max 70
142 min 67
max 90
162 min 87
max 110
177 min 102
max 125
200 min 125
max 147
220 min 145
max 167
240 min165
max 187
260 min 185
max 207

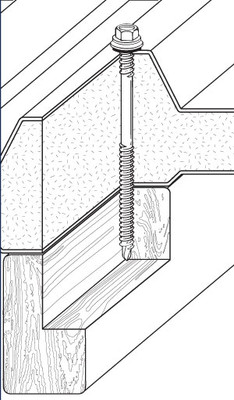

Schrauben 7580 Ansicht 2Beispiel für den Einsatz Schrauben 7580

Schrauben für Sandwichplatten 7890:

Eigenschaften:

  • mit asymmetrischem Gewinde,
  • zur Befestigung von verschiedenen Profilträgern und Sandwichpaneelen auf Beton.
  • 7890 ist auch in Edelstahl A4 als «7890 E» erhältlich.
Länge [mm]
Ø 6,3/7,0 x
Isolations-
dicke [mm]
32 -
40 -
57 min 125
max 27
120 min 75
max 90
140 min 95
max 110
160 min 115
max 130
180 min 135
max 150
200 min155
max 170

Schrauben - Varianten

Folgende Varianten stehen zur Auswahl:

Art Rostfrei Selbstbohrend Anwendung
Bohrschraube aus Karbonstahl nein ja nur innen
Edelstahlschraube ja nein innen & außen
Bimetall-Schraube aus Edelstahl mit Karbonspitze ja ja innen & außen
